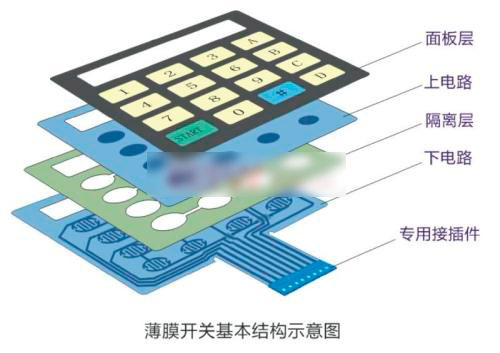

薄膜開關是集按鍵功用,、指示元件,、儀器面板為一體的一個操作系統。是選用PC,,PET,,F(xiàn)PC及雙面膠等軟性資料,運用絲網印刷技術制造而成的 多平面組合密封的集圖形,、按鍵,、標記符號顯示、導電及薄膜開關功用于一體的塑膠電子制品,。廣泛應用于電子通訊,、工業操控、醫療器械、汽車工業,、儀器儀表,、家用電器、兒童玩具,、軍工設備等行業和領域,。常見薄膜開關各部分組成原料:
一、面板層
面板層一般在低于0.25MM的PET,、PC等無色透光片材絲印上精巧圖畫和文字制造而成,,因面板層主要的作用在于起標識和按鍵作用,所以選用資料有必要具有高透明度,、高油墨附著力,、高彈性、高韌性等特點,。
二,、面膠層
面膠主要的作用是將面板層與電路層嚴密相連,以達到密封和銜接的作用,,此層一般要求厚度在0.05---0.15MM之間,,具有高強的粘性和防老化性,;在生產中,,一般選用專用的薄膜開關雙面膠,有些薄膜開關要求能防水防高溫,,因而面膠也有必要根據需要而使用不同性質的資料,。
三、操控電路上層和基層
此層均選用功能杰出的聚酯薄膜(PET)作為開關電路圖形的載體并在其上用特殊的工藝絲印上導電銀漿和導電碳漿,,使其具有導電功能,,其厚度一般在0.05--0.175MM以?xún)?nèi),常見的是用0.125MM PET。
四,、夾膠層
它是處于上電路與下電路層之間并起密封和銜接的作用,一般選用PET雙面膠,其厚度有0.05--0.2MM不等; 在選擇此層原料的時候應充分考慮產品的整體厚度,絕緣性,電路按鍵包手感和密封性,。
五、反面膠層
背膠的選用與薄膜開關與何種原料相粘貼嚴密相關,,比較常選用的有普通雙面膠,、3M膠、防水膠等,。
